Průmyslová vodní chladicí věž



Průmyslová vodní chladicí věž je sofistikované zařízení na odvádění tepla používané v různých rozsáhlých průmyslových procesech k rozptýlení přebytečného tepla generovaného během provozu. Tyto věže hrají klíčovou roli při udržování optimálních provozních teplot pro stroje, zařízení a procesy, zajišťují účinnost a zabraňují poškození způsobenému přehřátím.



Úvod do průmyslových vodních chladicích věží

Průmyslové chladicí věže jsou základními součástmi v průmyslových odvětvích, jako je výroba energie, výroba, petrochemie a systémy HVAC. Jejich primární funkcí je přenos odpadního tepla z procesů do atmosféry prostřednictvím odpařování vody. Tento proces pomáhá při regulaci teplot v rámci přípustných limitů, chrání strojní zařízení a udržuje produktivitu.



Komponenty a design

1. Plnicí médium: Tyto věže obsahují plnicí média, obvykle vyrobená z materiálů jako PVC, dřevo nebo kov, poskytující velkou plochu pro rozlití vody. To maximalizuje kontakt mezi vzduchem a vodou a usnadňuje efektivní přenos tepla.

2. Distribuční systém: Síť trubek a trysek rovnoměrně rozptyluje horkou vodu přes plnicí médium. To zajišťuje rovnoměrné chlazení napříč věží.

3. Ventilátor nebo systém pohybu vzduchu: Průmyslové chladicí věže využívají velké ventilátory nebo systémy pohybu vzduchu k nasávání vzduchu věží. To zvyšuje odpařování a napomáhá odvodu tepla.

4. Eliminátory úletu: Tyto komponenty zabraňují odnášení kapiček vody s odpadním vzduchem, šetří vodu a minimalizují dopad na životní prostředí.

5. Nádrž: Nádrž shromažďuje ochlazenou vodu předtím, než je recirkulována systémem.



Pracovní princip

Provoz věže začíná, když do věže vstupuje horká voda přenášející přebytečné teplo z průmyslových procesů. Tato voda se rozprostírá po plnicím médiu a vytváří tak velkou plochu pro vystavení vzduchu. Současně ventilátory nasávají vzduch přes věž, což způsobuje odpařování části vody. Tento proces odpařování absorbuje teplo ze zbývající vody a ochlazuje ji.



Jak se voda ochlazuje, shromažďuje se v nádrži a je buď recirkulována zpět do průmyslového procesu k opětovnému použití nebo vypouštěna, v závislosti na konkrétní aplikaci a postupech ochrany vody.



Ne.	Položka	Jednotka	brejle
A.	souhrn
1	název		Chladicí věž uzavřeného typu
2	Modelka		AYD-200T
3	Chladící kapacita	kcal/h	1000000
4	Návrhový tlak	Mpa	1.0
5	Testovací tlak	Mpa	1.2
6	Průtok chladicí vody	m3/h	200
7	Teplota přívodu vody	stupeň	37
8	Výstupní teplota vody	stupeň	32
9	Ztráta létající vody（%）		Menší nebo rovno 0,005 %
10	Velikost vodní trubky	mm	DN150*2
11	Velikost připojení (přívod/přepad/odtok)	milimetr	DN32
12	Čistá hmotnost	kg	3200
13	Běžecká hmotnost	Kg	6800
14	Rozměr (D x Š x V)	mm	5800*2000*4500
B.	Systém ventilátoru
1	Každá jednotka Fan Množ	台	3
2	Jízdní režim		Přímo
3	Objem vzduchu ventilátoru	m3/h	240000
4	Třída voděodolnosti motoru		IP55
5	Třída izolace motoru		F
6	Výkon motoru jednoho ventilátoru	kW	7.5
7	Zdroj napájení		3PH/415V,50Hz
8	Materiál vzduchového potrubí		Žárově pozinkováno
C.	Zavlažovač systém
1	Čerpadlo Množ	jednotka	1
2	Typ vodní pumpy		Rozprašovací čerpadlo
3	Materiál těla čerpadla		Litinový
4	Třída izolace motoru		F
5	Průtok jedním čerpadlem	m3/h	200
6	Výkon jednoho čerpadla	kw	5.5

7	Výtah	m	6
D.	Trubice pro výměnu tepla
1	Materiál trubky pro výměnu tepla		304 #
2	Tloušťka cívky	milimetr	0.8
3	Průměr	mm	19
4	Materiál potrubí		304 #
5	Připojovací cesta pro rozdělovač a výměnnou trubku		svařování
6	Konstrukční tlak výměníku tepla	Mpa	1.0
7	Zkušební tlak výměníku tepla	Mpa	1.2
8	Příruba		PN10
E.	Materiál hlavních dílů
1	Materiál stříkací trubice		POLYVINYLCHLORID
2	Kropič		břišní svaly
3	Sběrač vody		POLYVINYLCHLORID
4	Způsob zásobování vodou		Plovákový kulový ventil
5	Spojovací materiál		Q235
6	Materiál konstrukce		Zinek Al hořčíková deska
7	Struktura Antikorozní způsob		Zinek Al hořčíková deska
8	Struktura Antikorozní Tloušťka	milimetr	0.06
9	Tloušťka vnějšího panelu	milimetr	2
10	Vnější panel Antikorozní způsob		Zinek Al hořčíková deska
11	Materiál vnějšího pláště		Zinek Al hořčíková deska



Průmyslové vodní chladicí věže se dodávají v různých typech, z nichž každá je navržena tak, aby vyhovovala specifickým průmyslovým potřebám, podmínkám prostředí a požadavkům na účinnost. Zde jsou některé běžné typy:

1. Chladicí věž s přirozeným tahem:

Pracovní princip: Využívá přirozené konvekční proudy k nasávání vzduchu přes věž. Má vysokou konstrukci s velkým komínovým efektem.

Použití: Často se používá ve velkých elektrárnách kvůli jejich masivní velikosti a účinnosti při manipulaci s velkými objemy vody.



2. Chladicí věž s mechanickým tahem:

Nucený tah: Používá ventilátory na základně, aby prohnal vzduch věží.

Indukovaný tah: Ventilátory jsou umístěny nahoře a vytvářejí sání, které táhne vzduch skrz věž.

Použití: Běžné v různých průmyslových odvětvích, včetně rafinérií, chemických závodů a systémů HVAC.

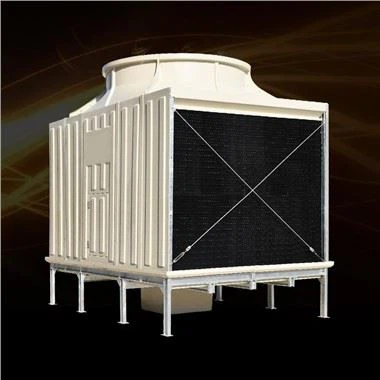

3. Chladicí věž s příčným průtokem:

Konstrukce: Voda proudí svisle dolů, zatímco vzduch se pohybuje vodorovně přes proud vody.

Výhody: Kompaktnější design, snadnější údržba a méně stříkající vody.

Použití: Vhodné pro systémy HVAC a středně velké průmyslové aplikace.

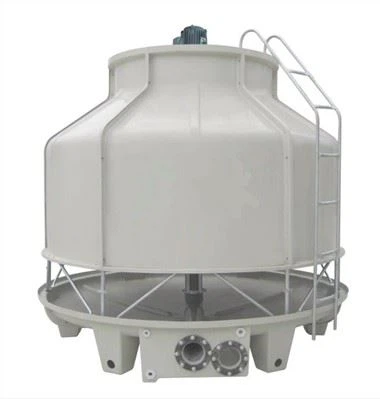

4. Protiproudá chladicí věž:

Konstrukce: Voda proudí svisle dolů, zatímco vzduch se pohybuje svisle nahoru, čímž brání proudu vody.

Výhody: Zvýšená účinnost přenosu tepla ve srovnání s konstrukcemi s křížovým tokem.

Použití: Běžně se používá v elektrárnách a velkých průmyslových procesech vyžadujících vysokou účinnost.



5. Chladicí věž s otevřeným okruhem:

Provoz: Voda přichází do přímého kontaktu s atmosférou, což umožňuje její části odpařit a vychladnout.

Použití: Nachází se v průmyslových odvětvích, kde kvalita vody není kritická, jako je výroba energie a systémy HVAC.



6. Chladicí věž s uzavřeným okruhem:

Provoz: Používá sekundární kapalinu (obvykle čistou vodu nebo chladivo), která cirkuluje v uzavřeném systému a nepřímo přenáší teplo do primární vodní smyčky.

Výhody: Minimalizuje spotřebu vody a zabraňuje kontaminaci primární vodní smyčky.

Použití: Vhodné pro aplikace vyžadující kontrolovanou kvalitu vody, jako jsou datová centra nebo citlivé průmyslové procesy.



Každý typ průmyslové vodní chladicí věže nabízí zřetelné výhody v závislosti na faktorech, jako je rozsah provozu, požadavky na kvalitu vody, prostorová omezení a hlediska životního prostředí. Výběr typu chladicí věže závisí na konkrétních potřebách daného odvětví nebo aplikace.



Aplikace

1. Elektrárny: V tepelných elektrárnách chladicí věže ochlazují vodu použitou v kondenzátoru pro zvýšení jeho účinnosti a udržení optimálních provozních podmínek.

2. Výrobní průmysl: Průmyslová odvětví jako ocelářský, chemický a automobilový průmysl používají chladicí věže k udržení teploty různých procesů a zařízení.

3. Systémy HVAC: Budovy a komerční zařízení používají chladicí věže v klimatizačních systémech k regulaci vnitřní teploty.



Důležitost a údržba

Průmyslové vodní chladicí věže jsou životně důležité pro udržení efektivního provozu a prevenci nákladných poruch. Důležitá je pravidelná údržba:



1. Čištění: Pravidelné odstraňování řas, vodního kamene a nečistot zabraňuje ucpávání a udržuje optimální výměnu tepla.

Kontroly: Pravidelné kontroly těsnosti, koroze a mechanických problémů jsou nezbytné pro zajištění správné funkce.

2. Úprava vody: Správná úprava vody zabraňuje usazování vodního kamene, korozi a mikrobiálnímu růstu a zachovává účinnost věže.

3. Environmentální dopady a pokroky

Chladicí věže jsou sice účinné, ale spotřebovávají značné množství vody a mohou přispívat k nedostatku vody v některých regionech. Pokroky v technologii, jako jsou suché chladicí systémy nebo hybridní chladicí věže, které snižují spotřebu vody, mají za cíl tyto obavy řešit při zachování efektivního odvodu tepla.



Závěr

Průmyslové vodní chladicí věže jsou nepostradatelné pro různé průmyslové procesy, hrají klíčovou roli při udržování provozní účinnosti a prevenci škod souvisejících s přehřátím. Jejich design, pracovní principy, aplikace a postupy údržby zajišťují optimální výkon a zároveň zohledňují ekologické problémy spojené s používáním vody. Cílem neustálého pokroku je dosáhnout rovnováhy mezi účinností a udržitelností životního prostředí v technologii chladicích věží.
