A, konverze různých chladicích jednotek jsou následující:
1, 1 kcal / h (kcal / h)=1,163 W, 1 W=0,8598 kcal / h;
2, Btu / h (/ h)=0,2931 W, 1 W=3,412 Btu / h;
3, 1 USRT (americká tuna)=kW== 0,28434 kW=3,517 USRT;
4, 1 kcal / h=Btu / h, 1 Btu / h=0,252 kcal / h;
5, USRT=3024 kcal/h, 10 000 kcal/h== 3,3069 USRT;
6, 1=2,5 kW (pro vzduchem chlazené jednotky), 1 (kW=3 pro vodou chlazené jednotky)
B, vzorec pro výběr chladicího zařízení:
1, přes vstupní a výstupní teplotní rozdíl chladicí vody (oleje) pro výpočet výhřevnosti
Q=SH * De * F * / 60 DT
Q: výhřevnost KW
SH: měrný tepelný poměr teplé vody je 4,2KJ/Kg*C (4 tis. a 200 MJ/kg*C). Měrné teplo oleje je 1,97 KJ/Kg*C (1 tisíc a 970 MJ / kg*C).
De: měrná hmotnost 1 kg/l (1 kg/l) měrná hmotnost oleje 0,88 kg/l (0,88 kg/l)
F: průtok LPM (l/min L/min)
DT: rozdíl teplot na vstupu a výstupu chladicí vody (oleje) (teplota na výstupu - teplota na vstupu)
Poznámka: "/ 60" se používá ke zvýšení průtoku / min na L / S; 1kW=1kJ/s;
Příklad 1: Vstup chladicí vody je 20 stupňů, voda je 25 stupňů, průtok 10 l / min
Výhřevnost Q=4,2 * 1 * * (25-20) / 60=3,5 kW
Vyberte chladič studené vody lze vhodně zvýšit o 20 procent -50 procent můžete zvolit AYD-02 HP
Příklad 2: Vstup chladicího oleje je 25 stupňů, voda je 32 stupňů, průtok 8 l / min
Výhřevnost Q {{0}},97 * 0,88 * * (32-25) / 60=1,62KW
Vyberte kapacitu chlazení studeného oleje lze vhodně zvýšit o 20 procent -50 procent můžete zvolit AYD-01 HP
2, přes vodu (olej) výpočet teploty tepla Shenglai box
Q=SH * De * V * / 60 DT
Q: výhřevnost KW
SH: měrný tepelný poměr teplé vody je 4,2KJ/Kg*C (4 tis. a 200 MJ/kg*C). Měrné teplo oleje je 1,97 KJ/Kg*C (1 tisíc a 970 MJ / kg * c)
De: měrná hmotnost 1 kg/l (1 kg/l) měrná hmotnost oleje 0,88 kg/l (0,88 kg/l)
V: vodní kapacita L (L) včetně vodní nádrže a celkové vodní kapacity potrubí
DT: maximální zvýšení teploty vody (oleje) za jednu minutu
Poznámka: "/ 60" se používá k převodu stupně Wen Sheng / minuta na Celsia / s; 1kW=1kJ/s;
Poznámka: při měření by teplota vodní (olejové) nádrže měla být o něco nižší než okolní teplota.
Příklad: objem nádrže 1000L maximální teplota vody 0,2 stupně/min
Výhřevnost Q {{0}},2 * 1 * 1000 * 0,2 / 60=14KW
Vyberte chladič studené vody lze vhodně zvýšit o 20 procent -50 procent můžete zvolit AYD-05HP nebo AYD-06HP
3, přes výkon zařízení, výhřevnost odhad
A, například pro chlazení vřetena, podle výkonu motoru vřetena 30 procent pro odhad chladicí kapacity chladicí jednotky.
Příklad: motor 7,5 kW, s chladicím výkonem chladicích jednotek 2,2 kW nebo 2,8 kW, můžete si vybrat AYD-01 HP;
B, vstřikovací lis podle upínací síly 80T =1HP, 1HP=3KW odhad chladicí kapacity
Příklad: model vstřikovacího stroje: MA1200/370, upínací síla je 1200T, 1200/80=15. AYD-15HP lze použít pro chladič studené vody, chladič má 47 kW.
C, stroj na studenou vodu, jak si vybrat: doufáme, že si koupíme stroj na studenou vodu. Nejprve musíme zjistit, jaké typy chladičů se dělí na: generální výrobci, budou vyrábět dva druhy vodního a vzduchového chlazení.

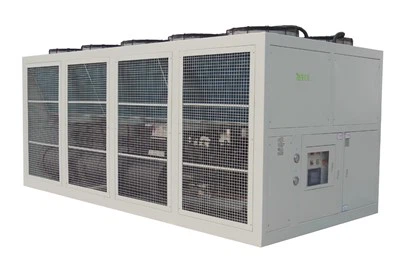

1, vzduchem chlazený chladič, ve kterém těleso obsahuje termoizolační nádrž na vodu a čerpadlo, není třeba přidávat chladicí věže k vytápění. Instalace a pohyb je velmi pohodlný. Vyžaduje však vyšší pracovní prostředí, za prvé, protože má ochlazovat cirkulaci horkého vzduchu, takže pokud instalace ventilačního efektu není dobrá, ovlivní to přímo chladicí účinek chladiče. Navíc, pokud chcete umístit studenovodní stroj do požadavků na vlhkost bezprašné dílny, pak vám doporučuji upravit vodní chlazení. Kvůli vzduchem chlazeným chladičům se vodní pára usadí v horní části topného tělesa.
2, vodou chlazený chladič, lze rozdělit na otevřené, uzavřené (některé známé jako typ krabice) a šroubový typ. Nejprve prohlásit, že k chladicím věžím a čerpadlům mají být instalovány vodou chlazené chladiče pro extrakci horkovodního chlazení. Pro dosažení dobrého chladicího účinku.
3, otevřený typ stroje na studenou vodu, ale také s nádrží na vodu. Nemusí být utěsněný, protože má v sobě nádrž na vodu. Otevřený generál bude instalován v dílně někde, on pohodlnou údržbu, ale protože není krásný, proto má uzavřený vodní chladicí typ stroje na studenou vodu, protože je to konstrukce krabice, tak populární. Ale pokud jsou požadavky na chladicí výkon velmi velké, je nutné zvolit šroubový typ stroje na studenou vodu, pak budeme volat chladiči, většina výrobců, pokud je u kompresoru chladiče požadováno dosažení výkonu nad 60HP, doporučí vám používat šroubovací chladničku.
4. Teplé tipy pro výběr chladiče:
Za prvé, standardní rozdíl teplot studené vody 5 stupňů (až do 20 stupňů Celsia), pokud AYD-10HP chladiče studené vody za hodinu standardním průtokem 3,5 metru krychlového vody.
Za druhé, když vyzkoušíte tento stroj na studenou vodu, nejen tok chladiče, ale také uvidíte, kolik potřebujete, když vyzkoušíte teplotu, teplota je od 28 stupňů do 7 stupňů, pokud zkusíte stroj na studenou vodu, velký teplotní rozdíl, sníží průtok studené vody za hodinu. Z 3,5 kubíků sníženo na 1 strany. Takže to, co chcete, je 3,5 kubíků za hodinu, musíte si vybrat větší model.
A konečně, při zkoušce chladiče, abyste viděli, že jste přímé nebo nepřímé chlazení, chlazení, chladicí voda je přímo přiváděna přímo do stroje na studenou vodu, studená voda přímo z produktů, které potřebujete, uvnitř chlazení, takže efekt bude lepší, takže nepřímé chlazení jako dejte vodu do hrnce, do hrnce výše vložte malé umyvadlo, malý hrnec dovnitř pro chlazení produktu, takže účinek bude určitě horší, když si vyberete stroj, musíte tento problém zvážit ovlivnit velikost.
D, výběr průmyslových chladičů / výběr chladiče oleje:
1, chladicí kapacita průmyslových chladičů a teplota prostředí a výstupní teplota různých povrchových změn;
2, skutečná topná kapacita zařízení se bude lišit v důsledku různých částí, forem, parametrů atd.;
3, použití studené vody po poklesu teploty, spojovací potrubí, vodní nádrže, palivové nádrže, formy, vřeteno, povrchová teplota zařízení bude nižší než okolní teplota, takže absorpce tepla povede ke zvýšenému zatížení;
4, při skutečném použití průmyslového chlazení v mnoha případech nelze přesně vypočítat pomocí výše uvedené metody, lze to pouze odhadnout empirickými údaji, podobnými metodami analogie zařízení.
5, jakékoli metody výpočtu se pravděpodobně objeví odchylka, takže skutečné použití chladiče je příliš velké nebo příliš malé, takže výše uvedená metoda pouze pro referenci.
